IAMMETER PocketLog: Lekki lokalny monitoring i rejestrowanie danych z ESP32-S3

Tworzymy nowe narzędzie dla IAMMETER: IAMMETER PocketLog.

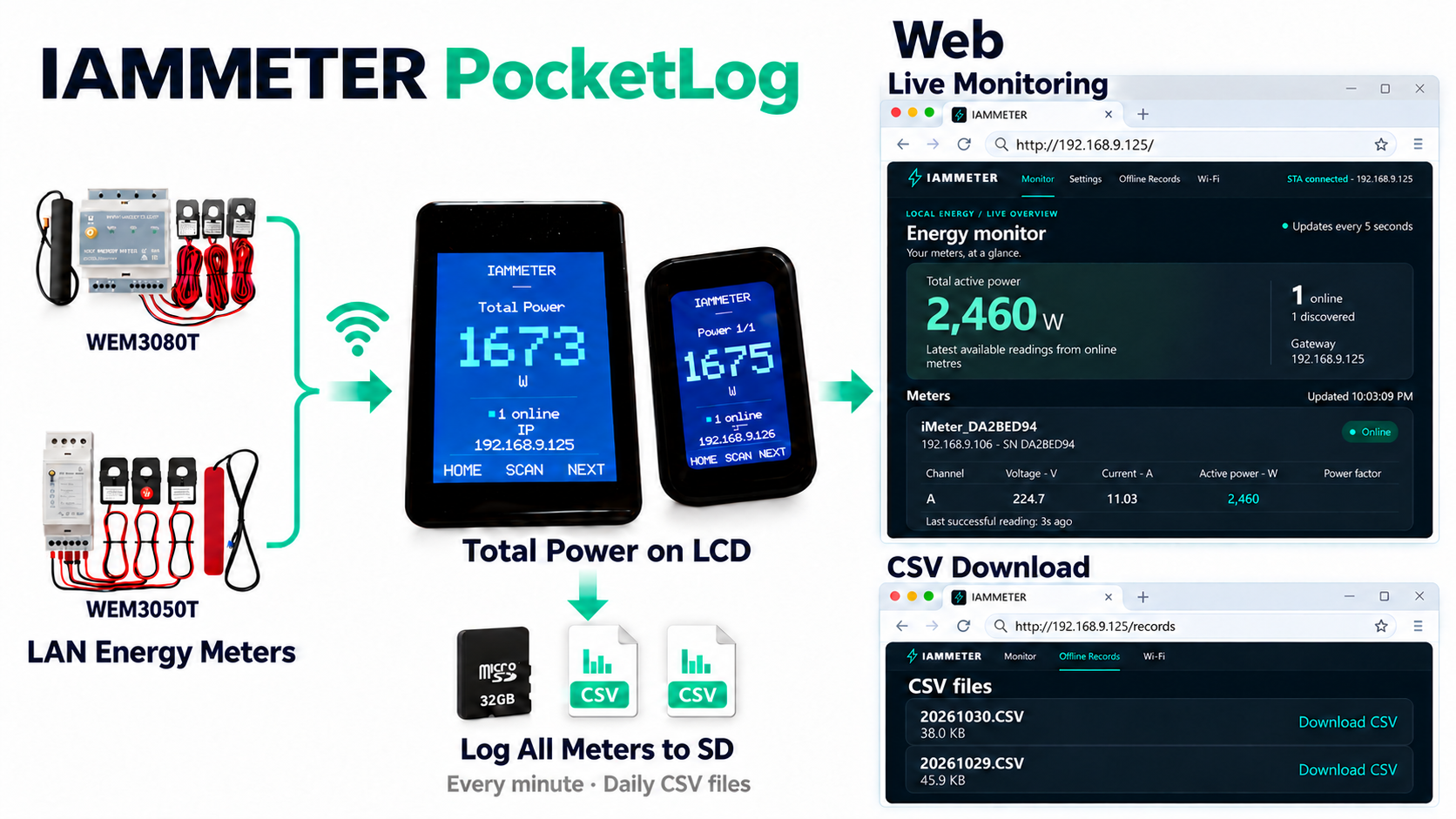

PocketLog, zbudowany wokół ESP32-S3 z kartą SD i wyświetlaczem LCD, zbiera dane z liczników energii IAMMETER w sieci lokalnej i zapewnia wyświetlanie na miejscu, lokalne rejestrowanie danych oraz monitoring przez przeglądarkę.

W porównaniu z wcześniej przedstawionym przez nas rozwiązaniem rejestratora danych na routerze opartym na Dockerze PocketLog wykorzystuje lżejszą architekturę sprzętową, nie wymaga wdrożenia Dockera i jest łatwiejszy do przenoszenia.

Jak to działa?

Podłącz PocketLog i swoje liczniki IAMMETER do tej samej sieci WLAN i upewnij się, że urządzenia mogą się ze sobą komunikować.

PocketLog okresowo skanuje sieć lokalną, aby wykryć obsługiwane liczniki IAMMETER i zbierać ich dane. Jego główne funkcje obejmują:

• Wyświetlacz LCD: Wyświetlaj łączne odczyty mocy liczników oraz liczbę urządzeń online.
• Rejestrowanie na karcie SD: Zbieraj dane liczników raz na minutę i zapisuj je jako pliki CSV. Eksportuj pliki przez interfejs webowy lub tryb pamięci masowej USB.
• Monitoring webowy: Otwórz lekką stronę monitoringu w przeglądarce, aby wyświetlać dane liczników i korzystać z funkcji monitorowania i alarmów.

Zastosowania

Wyświetlanie wielu liczników na jednym ekranie

Jeśli masz kilka liczników IAMMETER w tej samej sieci WLAN, umieść PocketLog w dogodnym miejscu, aby szybko sprawdzać odczyty mocy i dostępność urządzeń.

Zapewnia to prosty sposób przeglądania odczytów na miejscu w domu, biurze lub małym warsztacie.

Rejestrowanie danych na miejscu i późniejsza analiza

Jeśli chcesz zbierać dane z wielu liczników w czasie i analizować je w Excelu lub własnych narzędziach, pozostaw PocketLog na miejscu, aby rejestrował dane, a następnie wyeksportuj pliki CSV.

Na przykład możesz analizować wzorce pracy urządzeń, identyfikować ciągłe zużycie energii elektrycznej poza godzinami pracy lub zbierać dane przed modernizacją energooszczędną i po niej.

Instalacja, uruchamianie i demonstracje

Podczas instalowania lub demonstrowania liczników IAMMETER używaj wyświetlacza i interfejsu webowego PocketLog, aby obserwować zmiany odczytów i sprawdzać, które urządzenia są online, co pomaga w uruchamianiu na miejscu.

Gdzie jeszcze można by użyć PocketLog? Podziel się swoimi pomysłami i pomóż nam odkrywać więcej zastosowań.

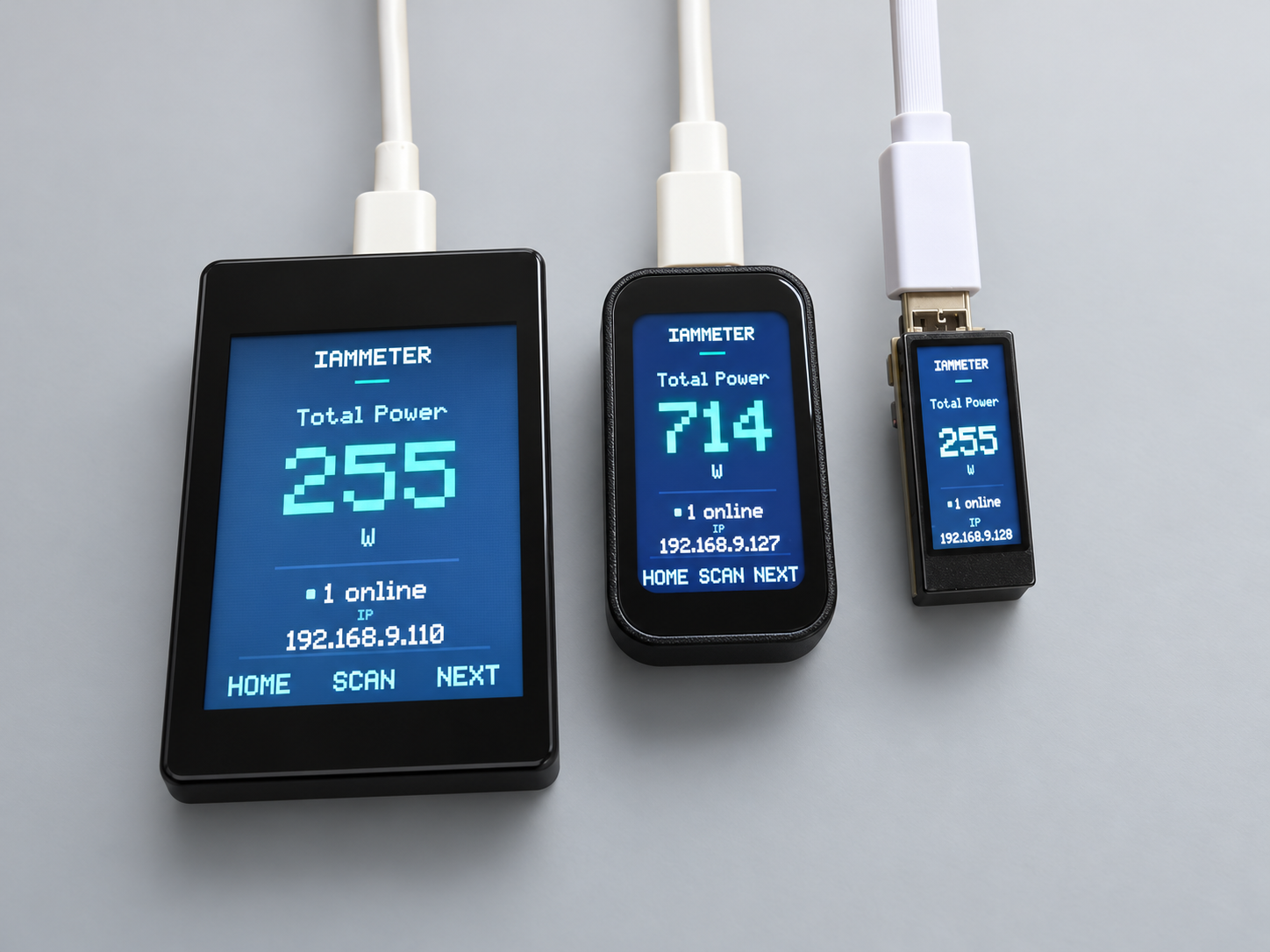

Sprzęt

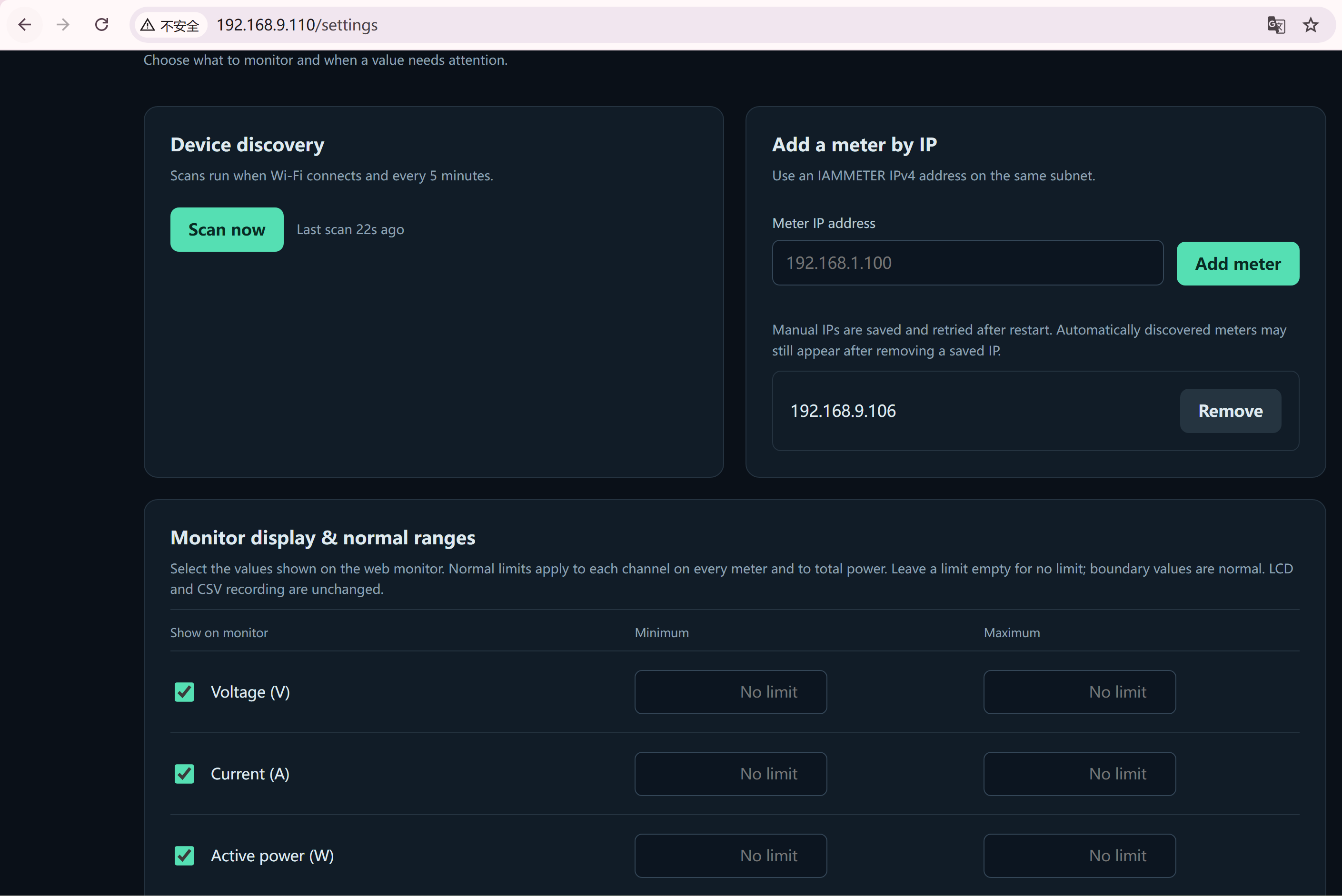

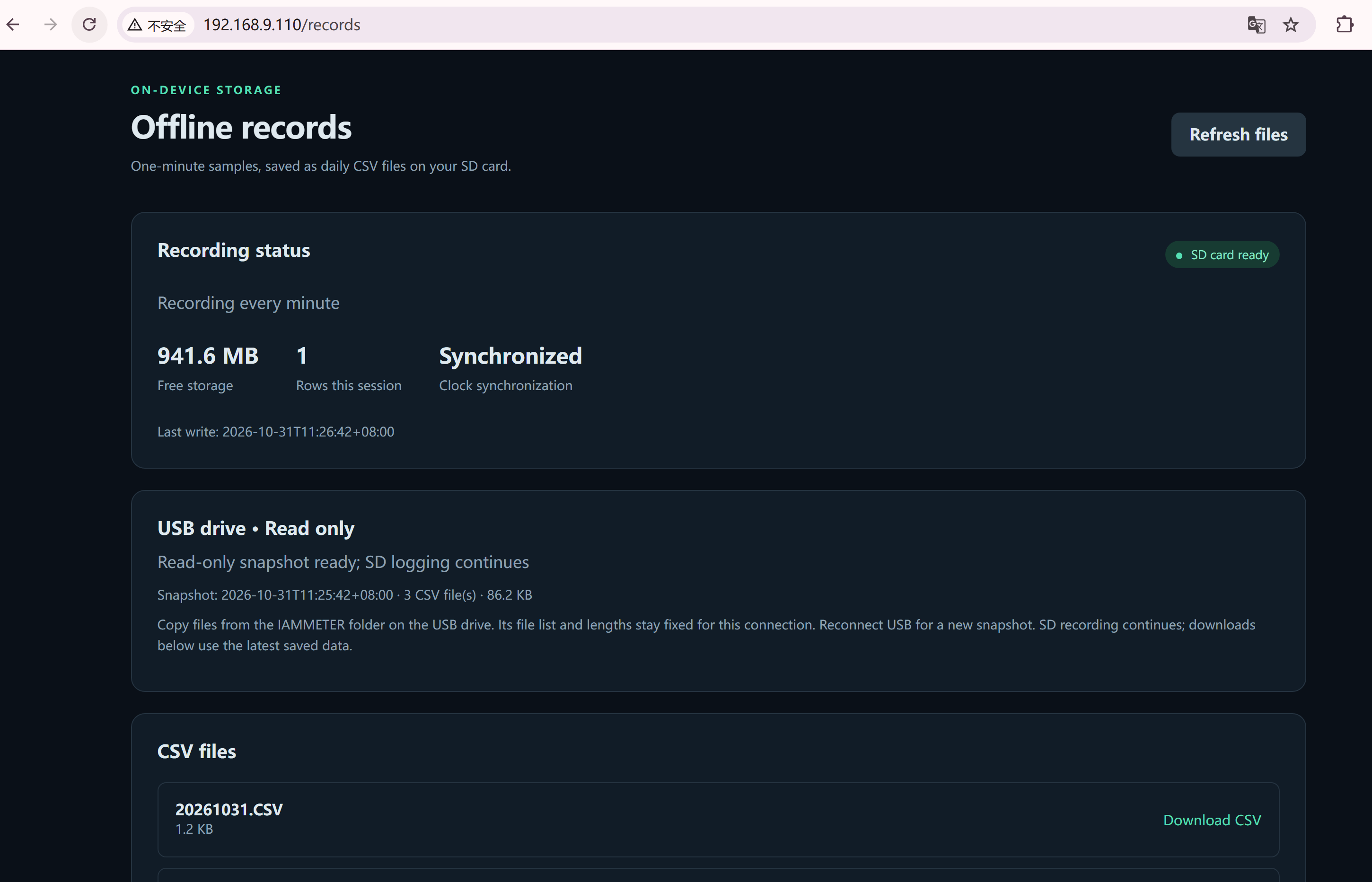

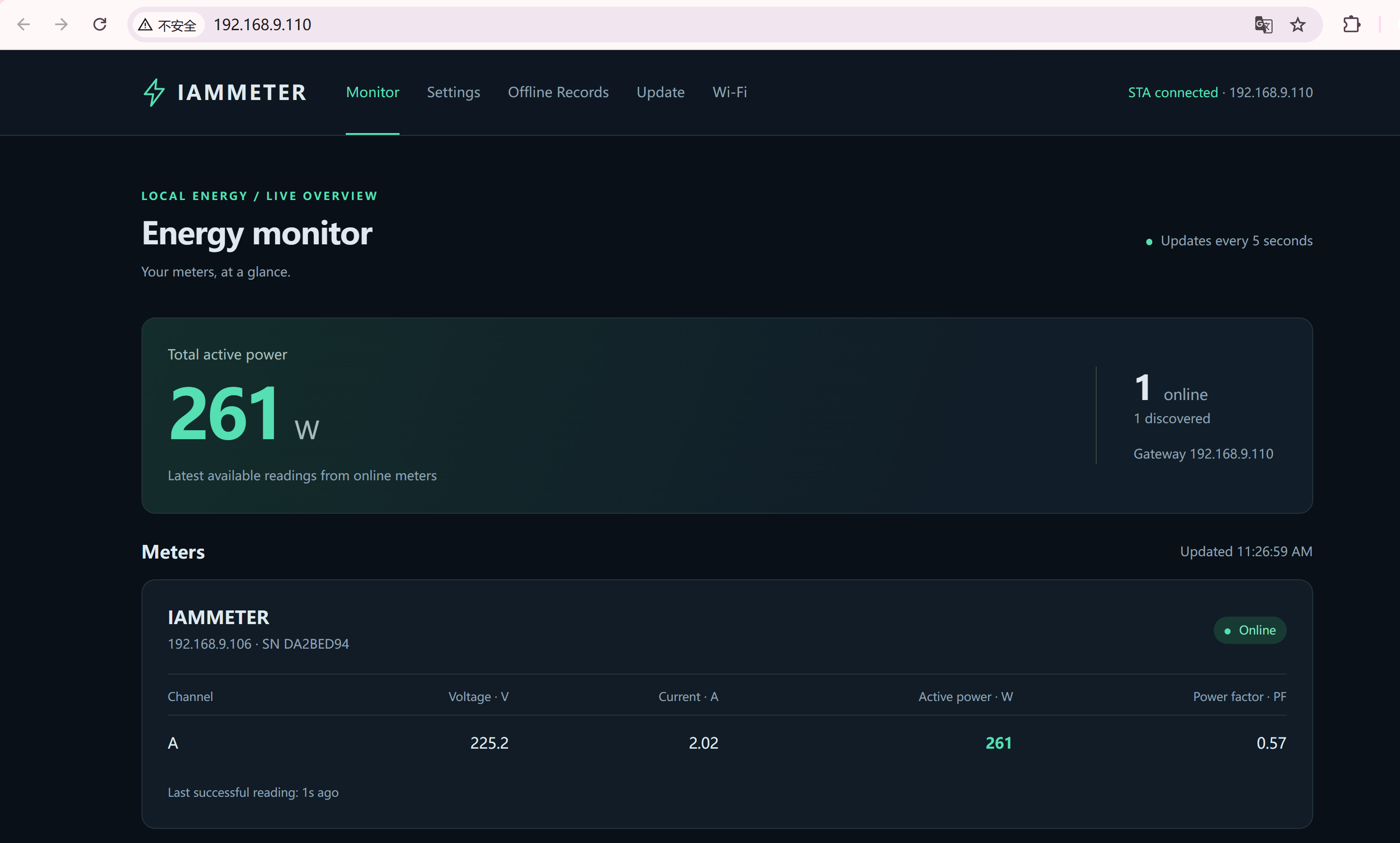

Interfejs monitoringu webowego

PocketLog zawiera wbudowany serwer webowy, do którego można uzyskać dostęp z przeglądarki telefonu lub komputera w tej samej sieci lokalnej.

Wypróbuj budowę DIY

Wybierz kombinację sprzętową odpowiednią do swoich potrzeb. Przy odpowiednim oprogramowaniu układowym i okablowaniu różne konfiguracje zapewniają następujące funkcje:

Możesz zacząć od płytki rozwojowej ESP32-S3 i w razie potrzeby dodać pamięć masową oraz wyświetlacz. W przyszłych aktualizacjach podzielimy się większą liczbą szczegółów dotyczących obsługiwanego sprzętu, oprogramowania układowego i kroków konfiguracji DIY.

Nowa opcja lokalnego monitoringu IAMMETER

Niektóre projekty wymagają systemu monitoringu działającego na prywatnym serwerze. Inne potrzebują po prostu małego urządzenia do wyświetlania i zbierania danych na miejscu.

PocketLog oferuje nowe podejście dla tych drugich: zbieranie danych liczników przez sieć lokalną, przeglądanie odczytów na miejscu i zapisywanie rekordów na lokalnej karcie SD.

Jeśli planujesz lokalną lub offline konfigurację IAMMETER, mogą Ci się również przydać te zasoby:

• Lokalne rejestrowanie danych z użyciem routera oparte na Dockerze
• Korzystanie z licznika energii IAMMETER bez internetu
• Lokalne i samodzielnie hostowane opcje monitoringu IAMMETER

PocketLog jest nadal w fazie rozwoju. Czekamy na Twoje przypadki użycia i sugestie dotyczące funkcji, które chciałbyś zobaczyć w przyszłości.
